Panduan Gelombang Bermata 0,23 "640 * 400 Modul Tampilan OLED Untuk Tampilan Head Up

Panduan Gelombang Bermata 0,23 "640 * 400 Modul Tampilan OLED Untuk Tampilan Head Up

Modul Tampilan OLED 640 * 400

Modul Tampilan OLED Waveguide Bermata

Modul Tampilan HUD 0

Tempat asal:

CINA

Nama merek:

ENMESI

Sertifikasi:

CE,ROHS,FCC,CCC

Nomor model:

R2

Hubungi Kami
Minta Kutipan
Rincian produk
Tipe tampilan:
Modul tampilan OLED
Resolusi:
640*400
FOV:
25 °
Ukuran:
0,23"
Kecerahan:
0~90 nit
Bantuan Mata:
26,5 mm
Syarat Pembayaran & Pengiriman
Kuantitas min Order
50 pcs
Harga
Negotiable
Kemasan rincian
Kotak hadiah
Waktu pengiriman
3-7 hari kerja
Syarat-syarat pembayaran
Western Union, T/T dll
Menyediakan kemampuan
5000 pcs/bulan
Deskripsi Produk



Sony 336C 0.23 Inch Waveguide 640 * 400 Modul Tampilan Mikro OLED Untuk HUD





Perkenalan produk



Modul pemandu gelombang optik 0,23 inci terdiri dari tiga bagian, sebuah OLED( Organic Light-Emitting Diode ), mesin optik dan pandu gelombang geometris.Gambar OLED dikolimasi oleh mesin optik;citra akhir akan dipandu ke pandu gelombang geometris.Akhirnya, gambar virtual 52” ditampilkan pada jarak 3 meter, FOV (Field of View) dapat mencapai 25 derajat pada titik tersebut.

OLED menggunakan Sony 336C.





Rincian Produk



Teknologi Tampilan pemandu gelombang
Ukuran Layar Virtula

52"(3M)

Resolusi 640X400
Ketebalan Lensa Waveguide 1.5mm
FOV 25 °
kotak mata 15*10 mm
Bantuan Mata 26.5mm
Tingkat Transmisi 82
Ukuran Layar LCOS 0,23"







Power up urutan



  • Atur XCLR ke rendah dan nyalakan catu daya 1.8V untuk menginisialisasi.
  • 1 ms setelah selesainya catu daya 1,8 V naik, setel XCLR ke tinggi, lalu panelperubahan ke mode hemat daya.
  • Setelah XCLR disetel ke tinggi, hidupkan catu daya 10V.
  • Terapkan semua pengaturan register dan lakukan register PS secara serialkomunikasi untuk membatalkan mode hemat daya.
  • Kemudian panel berubah ke keadaan normal.



Mode tampilan modul teropong



Modul mata kiri dikenakan di sisi kiri pengguna dan pencitraan optik akan ditampilkan di depan mata kiri.Modul mata kanan dikenakan di sisi kiri pengguna dan pencitraan optik akan ditampilkan di depan mata kanan.

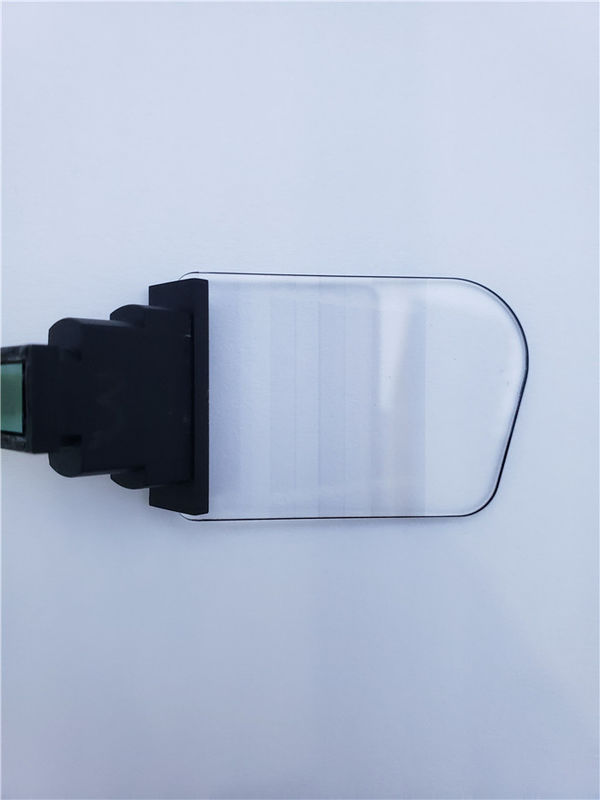

Panduan Gelombang Bermata 0,23 "640 * 400 Modul Tampilan OLED Untuk Tampilan Head Up 0





Panduan Gelombang Bermata 0,23 "640 * 400 Modul Tampilan OLED Untuk Tampilan Head Up 1
